Lek LCD scherm

Technische vragen, tips, trucs, enz.
Gebruikersavatar
Nrbrt
Berichten: 23
Lid geworden op: 27 apr 2019, 10:43
Type Goldwing: GL1800
Locatie: Soest

Re: Lek LCD scherm

Bericht door Nrbrt » 01 mei 2019, 15:16

Ik ben mij op dit forum aan het inlezen en in het bijzonder op het gebied van de GL1500 en de dingen waar ik op moet letten bij aanschaf en ik kwam dit onderwerp tegen. Het is misschien een beetje brutaal als kersvers lid, maar ik denk dat mijn kennis van elektronica en programmeren hier van pas kan komen. Ik heb een interessant filmpje gevonden op youtube


youtu.be/eSpFTpCDebU

en de schema's en code daarvan gedownload. Die is in het Frans, maar daar kom ik wel uit. In dat filmpje laat iemand zien hoe dit scherm vervangen is door een Arduino bordje met een TFT scherm. Dat zijn dingen waar ik goed bekend mee ben. Ik kan eens wat spullen laten komen om zo'n schermpje in elkaar te zetten en uit te proberen. Als dat werkt en er goed uitziet, kan ik het inbouwen, maar ik heb (nog) geen wing, laat staan een met een kapot scherm... Maar is hier überhaupt belangstelling voor?
Kawasaki Z 550 GT, Suzuki GSX750E, Honda VF500, Benelli 504 Sport, Kawasaki Vulcan 500, Suzuki GSX-R 750, Honda GL1800

Gebruikersavatar
RonalT
Berichten: 13055
Lid geworden op: 11 okt 2007, 09:45
Type Goldwing: GL1800
Locatie: Dinteloord

Re: Lek LCD scherm

Bericht door RonalT » 01 mei 2019, 17:24

Als je wilt kan ik je aan een kapot scherm helpen. Er zit geen vlek in volgens mij, maar iets werkt er niet.
Groeten, RonalT


Kijk in de evenementen kalender wat er dan te doen is

Ondervinding is de optelsom van alles wat je ooit verkeerd hebt gedaan

Gebruikersavatar
Nrbrt
Berichten: 23
Lid geworden op: 27 apr 2019, 10:43
Type Goldwing: GL1800
Locatie: Soest

Re: Lek LCD scherm

Bericht door Nrbrt » 01 mei 2019, 18:00

een kapot scherm is niet nodig denk ik. Ik heb het TFT display gevonden die ook in het filmpje gebruikt wordt en die lijkt in de film goed te passen. Mijn ervaring met lcd schermpjes die het niet meer doen is dat dat ze vervangen moeten worden en reparatie niet, slecht of tijdelijk werkt. Als iemand een dashboard unit heeft liggen, met of zonder scherm, stuk of niet, zou dat wel super handig zijn. Die komt dan ook weer retour natuurlijk. Anders zijn exacte afmetingen en gedetailleerde foto's ook erg welkom. Ik wil graag weten hoeveel ruimte er is en hoe een en ander bevestigd moet worden.
Kawasaki Z 550 GT, Suzuki GSX750E, Honda VF500, Benelli 504 Sport, Kawasaki Vulcan 500, Suzuki GSX-R 750, Honda GL1800

Gebruikersavatar
RonalT
Berichten: 13055
Lid geworden op: 11 okt 2007, 09:45
Type Goldwing: GL1800
Locatie: Dinteloord

Re: Lek LCD scherm

Bericht door RonalT » 01 mei 2019, 19:51

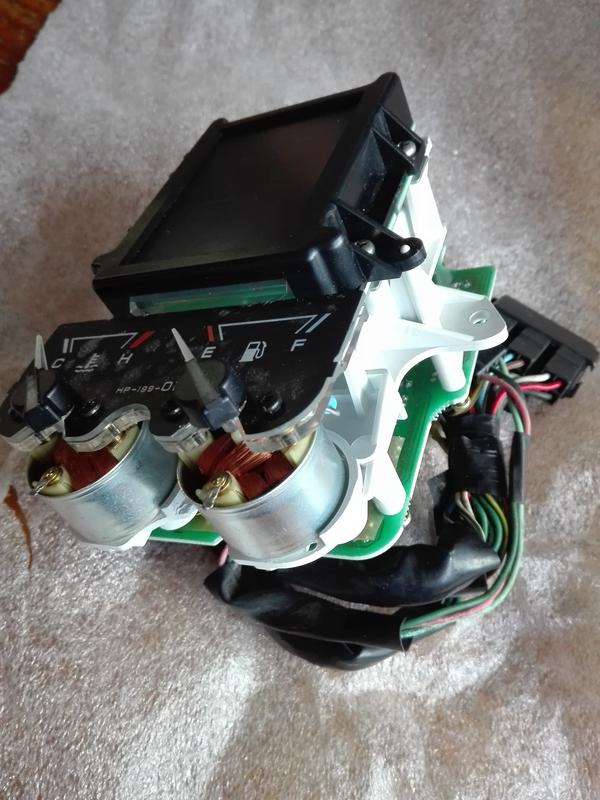

Ik was misschien niet duidelijk, maar het gaat om een complete unit zoals deze in het dashboard zit...

Afbeelding

Afbeelding
Groeten, RonalT


Kijk in de evenementen kalender wat er dan te doen is

Ondervinding is de optelsom van alles wat je ooit verkeerd hebt gedaan

Gebruikersavatar
Nrbrt
Berichten: 23
Lid geworden op: 27 apr 2019, 10:43
Type Goldwing: GL1800
Locatie: Soest

Re: Lek LCD scherm

Bericht door Nrbrt » 01 mei 2019, 20:25

Ah, dan had ik dat inderdaad niet goed begrepen. Als er interesse is voor zo'n vervanging, zou ik graag gebruik willen maken van je aanbod. Je krijgt hem natuurlijk ook gewoon weer terug. Als er ook nog iemand is die mij de voorkant waar het scherm in valt wil uitlenen... Of misschien is er iemand die bij mij in de buurt woont, waar ik een kijkje mag nemen of zo. Nogmaals, het hangt van de interesse af of ik dit project aanga, want er gaan toch wel wat uurtjes inzitten denk ik zo.
Kawasaki Z 550 GT, Suzuki GSX750E, Honda VF500, Benelli 504 Sport, Kawasaki Vulcan 500, Suzuki GSX-R 750, Honda GL1800

Gebruikersavatar
director
Berichten: 3616
Lid geworden op: 22 mar 2006, 16:13
Type Goldwing: GL1800
Locatie: Volkel

Re: Lek LCD scherm

Bericht door director » 02 mei 2019, 10:53

Ik vind het er wel mooi uitzien, maar waar haalt de Arduino dan zijn ingang signalen (zoals snelheid, temperatuur, verbruik) vandaan?
Ik zie bv snelheid staan, "koffer open" enzovoort, maar dan moet je daar dus allerlei sensoren voor inbouwen? Je snelheid is nu alleen analoog met de kabel beschikbaar?

Ik volg het graag, want een beetje moderne techniek in de oude dame kan best leuk zijn.
Groeten uit Volkel,
Erik Windmeijer
oprichter van www.goldwingforum.nl

Mijn motorhistorie sinds 1985:
1985, Honda CX500, bj 1980 (verkocht)
1990, Honda CM400t, ? (verkocht)
1998, Yamaha XS 400 SE, bj 1980 (verkocht)
2000, Honda CX500, bj 1983 (verkocht)
2004, BMW K75RT, bj 1990 (verkocht)
2005, Honda Goldwing 1200 Asp, bj 1985 (verkocht)
2017, Yamaha XV 535, bj 1987 (verkocht)
2011, Honda Goldwing 1500 Asp, bj 1989 (verkocht)
2018, Honda CB500 Four, bj 1975
2019, Honda Goldwing 1800, bj 2002

Gebruikersavatar
Nrbrt
Berichten: 23
Lid geworden op: 27 apr 2019, 10:43
Type Goldwing: GL1800
Locatie: Soest

Re: Lek LCD scherm

Bericht door Nrbrt » 02 mei 2019, 14:46

Ik zie in de source code dat voor de snelheid er ergens een puls vandaan gehaald wordt, die getimed wordt om de snelheid te berekenen en daar lijkt ook de afgelegde afstand uit te volgen. Om het echt duidelijk te krijgen, moet ik de boel echt gaan vertalen en er wat dieper in duiken. Temperatuur, benzine tank inhoud en zo is analoog aanwezig en ook zo te verwerken door de Arduino, want hij heeft analoge ingangen. Verbruik wordt dan berekend icm de afgelegde afstand. Voor "koffer open" meldingen moet er een sensor aanwezig zijn natuurlijk. Ik weet niet of die er standaard op zitten.(heb ik het goed begrepen dat er forumleden zijn die mij aan een werkplaats handboek zouden kunnen helpen?) Als de sensor er niet is, wordt het niet getoond natuurlijk. De basis functionaliteit van het originele scherm is in elk geval goed te doen volgens mij, de rest van de toeters en bellen zijn denk ik extra's die je wel of niet kunt tonen.
Kawasaki Z 550 GT, Suzuki GSX750E, Honda VF500, Benelli 504 Sport, Kawasaki Vulcan 500, Suzuki GSX-R 750, Honda GL1800

Gebruikersavatar
RonalT
Berichten: 13055
Lid geworden op: 11 okt 2007, 09:45
Type Goldwing: GL1800
Locatie: Dinteloord

Re: Lek LCD scherm

Bericht door RonalT » 02 mei 2019, 22:10

director schreef:
02 mei 2019, 10:53
.... Je snelheid is nu alleen analoog met de kabel beschikbaar? ....
Ow, en op welke manier denk jij dat Cruise Control niet onder of boven bepaalde snelheden werkt? Of waarom je radio harder gaat spelen bij bepaalde snelheden? Of waarom je richtingaanwijzers niet onder de 36 km/u automatisch uit gaan?

Dat is niet alleen als ronddraaiende kabel beschikbaar, Erik. :roll: :roll:
Groeten, RonalT


Kijk in de evenementen kalender wat er dan te doen is

Ondervinding is de optelsom van alles wat je ooit verkeerd hebt gedaan

Gebruikersavatar
director
Berichten: 3616
Lid geworden op: 22 mar 2006, 16:13
Type Goldwing: GL1800
Locatie: Volkel

Re: Lek LCD scherm

Bericht door director » 03 mei 2019, 20:23

Dat klopt Ronald, maar of het digitaal is (met enen en nullen) dat betwijfel ik. De GL1500 is ontwikkeld in de jaren 80 en de digitale besturingstechniek in die tijd was nog ver verwijderd van de huidige techniek (in mijn technische boeken over besturingstechniek stond dit nog in de kinderschoenen op dat vlak).

Het is ongetwijfeld ergens een analoog signaal en je kunt alles van analoog naar digitaal omzetten, maar ik volg het met belangstelling.
Groeten uit Volkel,
Erik Windmeijer
oprichter van www.goldwingforum.nl

Mijn motorhistorie sinds 1985:
1985, Honda CX500, bj 1980 (verkocht)
1990, Honda CM400t, ? (verkocht)
1998, Yamaha XS 400 SE, bj 1980 (verkocht)
2000, Honda CX500, bj 1983 (verkocht)
2004, BMW K75RT, bj 1990 (verkocht)
2005, Honda Goldwing 1200 Asp, bj 1985 (verkocht)
2017, Yamaha XV 535, bj 1987 (verkocht)
2011, Honda Goldwing 1500 Asp, bj 1989 (verkocht)
2018, Honda CB500 Four, bj 1975
2019, Honda Goldwing 1800, bj 2002

Gebruikersavatar
Nrbrt
Berichten: 23
Lid geworden op: 27 apr 2019, 10:43
Type Goldwing: GL1800
Locatie: Soest

Re: Lek LCD scherm

Bericht door Nrbrt » 03 mei 2019, 21:21

Het signaal voor de snelheid is digitaal, in de zin dat er een puls per wielrotatie wordt afgegeven en daarmee de afgelegde afstand bekend is. Digitaal in de zin dat 0 geen puls is en een puls 1 is. En dit is prima te verwerken in een arduino. Het is niet digitaal In de zin dat de snelheid als getal in nullen en éénen is uit te lezen.
Kawasaki Z 550 GT, Suzuki GSX750E, Honda VF500, Benelli 504 Sport, Kawasaki Vulcan 500, Suzuki GSX-R 750, Honda GL1800

Gebruikersavatar
Marco66
Berichten: 44
Lid geworden op: 02 jul 2018, 16:12
Type Goldwing: GL1500

Re: Lek LCD scherm

Bericht door Marco66 » 09 mei 2019, 17:02

Hoi.

Mijn schermpje is ook lek. Ik heb geen verstand van elektronica in die vorm, maar als ik je ergens anders mee kan helpen doe ik dat graag. Ik zou met de motor eens langs kunnen komen, dan kunnen we eens kijken. Ik weet niet waar je woont, ik kom uit Strijensas (Hoeksche Waard).
Ik heb best wel interesse om proefkonijn te zijn voor zo'n schermpje, als de kosten niet de pan uitrijzen tenminste.
Ik hoor het wel of je hier interesse in heb...

Marco.
Regelmatig sla ik mijn vleugels uit....
Goldwing 1500 1988.

Gebruikersavatar
Nrbrt
Berichten: 23
Lid geworden op: 27 apr 2019, 10:43
Type Goldwing: GL1800
Locatie: Soest

Re: Lek LCD scherm

Bericht door Nrbrt » 09 mei 2019, 19:32

Hoi Marco,

dat lijkt me erg leuk om te doen! En omdat je de eerste bent en proefkonijn, hebben we het alleen over materiaalkosten en die vallen erg mee. In het filmpje hadden ze het over 50 Euro geloof ik. Ik woon in Soest, dus niet echt in jouw buurt helaas. Ik ga eerst eens wat zaken bestellen en beginnen het programma te vertalen. Om alles optimaal te kunnen voorbereiden, is het handig om te weten uit welk jaar jouw wing komt want ik heb gelezen dat een mede-forumlid mij dan van werkplaatshandboeken kan voorzien.

Norbert
Kawasaki Z 550 GT, Suzuki GSX750E, Honda VF500, Benelli 504 Sport, Kawasaki Vulcan 500, Suzuki GSX-R 750, Honda GL1800

Gebruikersavatar
Nrbrt
Berichten: 23
Lid geworden op: 27 apr 2019, 10:43
Type Goldwing: GL1800
Locatie: Soest

Re: Lek LCD scherm

Bericht door Nrbrt » 10 mei 2019, 16:27

Ik heb wat documentatie gevonden op het net en ik heb daarin inderdaad een draad kunnen vinden die de "speed-pulse" transporteert en op pin 17 bij de display unit aankomt. Deze geeft elke wiel rotatie een puls en is dus te lezen als een pwm (pulse width modulation) signaal.
Kawasaki Z 550 GT, Suzuki GSX750E, Honda VF500, Benelli 504 Sport, Kawasaki Vulcan 500, Suzuki GSX-R 750, Honda GL1800

Gebruikersavatar
Marco66
Berichten: 44
Lid geworden op: 02 jul 2018, 16:12
Type Goldwing: GL1500

Re: Lek LCD scherm

Bericht door Marco66 » 12 mei 2019, 00:28

Norbert,
Mijn wing is van feb. 1988, één van de allereerste dus.
Soest is niet echt in de buurt, maar goed te doen. De kosten vallen mij inderdaad erg mee.
Misschien maar even contact houden via privè berichten ?

Marco.
Regelmatig sla ik mijn vleugels uit....
Goldwing 1500 1988.

Gebruikersavatar
Nrbrt
Berichten: 23
Lid geworden op: 27 apr 2019, 10:43
Type Goldwing: GL1800
Locatie: Soest

Re: Lek LCD scherm

Bericht door Nrbrt » 12 mei 2019, 05:53

Marco66 schreef:
12 mei 2019, 00:28
Misschien maar even contact houden via privè berichten ?
@Marco66: Lijkt me een goed plan.

Ik ben inmiddels begonnen met het vertaalwerk en ik heb dus een betere indruk nu. De software zit echt leuk in elkaar. Zodra ik het hele overzicht heb, zal ik hier een utgebreide beschrijving posten van wat de software precies doet, maar als ik het zo zie, zou mijn lcd unit niet eens stuk te hoeven zijn om hem hiermee te vervangen :lol:
Ik zal in elk geval mijn bevindingen hier blijven posten.
Kawasaki Z 550 GT, Suzuki GSX750E, Honda VF500, Benelli 504 Sport, Kawasaki Vulcan 500, Suzuki GSX-R 750, Honda GL1800
